LE MOULINAGE

DOUBLAGE

Le doublage est l'opération qui a pour but l'enroulement sur une même bobine des fils destinés à être assemblés par une torsion, c' est aussi l'opération la plus délicate du moulinage.Les fils doivent être réunis avec une tension très égale afin d'éviter les défauts (travelé pour la soie,freinage anormal de l'un des bouts,aspect ondé)

MOULINAGE

Les machines destinées à tordre les fils ont à l'origine reçu le nom de moulins.

    Moulins - Fig 1

    Organes de torsion: Ils sont essentiellement constitués par des fuseaux (4),tiges d'acier reposant verticalement dans le fond de la crapaudine du porte fuseau (1).Au milieu de sa longueur,chaque fuseau est passé dans un collier appelé coquette (3) qui le maintient vertical et permet sont réglage.Au dessous,il est en contact avec une courroie (5) qui lui communique par pression un mouvement très rapide de rotation.Il reçoit dans sa partie conique la bobine (6) portant le fil à tordre.

    Organes de réglage de la torsion: Les organes au moyen desquels se règle la vitesse de rotation des cylindres et ainsi la torsion des fils pour une vitesse donnée des fuseaux; se composent d'un système d'engrenages situé sur le coté du moulin.Il comprend un ensemble de roues dentées de différents diamètres (pyramide ou cône d'engrenages)/C'est en modifiant les pignons du système que s'obtiennent les diverses vitesses d'enroulement du fil et ainsi que les torsions qui s'échelonnent de 60 ou 80 tours à 3500 tours pour des fuseaux de 12 mm par exemple.

    Torsion donnée au moulin: Le mouvement de rotation que reçoivent les bobines montées sur les fuseaux,provoque pour chaque tour de bobine,la rotation du fil sur lui même et ajoute un tour de torsion à la partie du fil défilé de la bobine.Le nombre de tours reçus par le fil est ainsi subordonné à la vitesse du tirage (vitesse d'enroulement de la bobine réceptrice);il est donné par le quotient de l'opération : nombre de tours du fuseau (nT) dans un temps donné divisé par la longueur (L exprimée en mètres) du fil enroulé pendant le même temps.

    Remarque: La torsion se trouve augmentée de quelques tours du fait du défilage.En effet le simple défilage de la bobine fixée sur le fuseau se transforme en un tour de torsion pour chaque tour de défilage et ainsi pour une longueur de fil égale à la circonférence de la bobine.La torsion reçue de ce fait n'est pas constante,elle augment à mesure que le diamètre de la bobine décroît mais dans des proportions pratiquement négligeables.

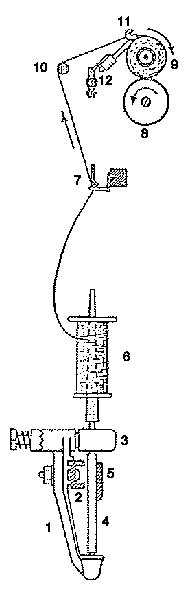

Fig 1 Broche de moulin : (1)porte fuseau (2)cintre (3)coquette (4)fuseau (5)courroie motrice (6)bobine (7)qeue de cochon (8)cylindre entraineur (9)bobine réceptrice (10)barre de verre (11)barbin (12)tringle de réglage
